Гидравлический поворот отвала: как повысить эффективность земляных и дорожных работ

При расчистке дорог, планировке площадок и перемещении грунта важно не только правильно подобрать трактор и навесное оборудование, но и настроить рабочий орган под конкретную задачу. От угла установки отвала зависят эффективная ширина захвата, направление перемещения материала, нагрузка на трактор и количество проходов, необходимых для обработки участка.

Гидравлический поворот позволяет изменять положение отвала с помощью гидроцилиндра, не выполняя ручную перестановку креплений. Это особенно удобно при уборке снега, обслуживании грунтовых дорог и планировке территорий, где направление движения материала приходится менять в зависимости от условий работы.

Однако поворотный механизм не увеличивает физическую ширину рабочего полотна. При изменении угла меняется его проекция на направление, перпендикулярное движению трактора. Например, у отвала с шириной полотна 3000 мм при повороте на 30° эффективная ширина захвата составляет приблизительно 2598 мм.

Разберём, как работает гидравлический поворот, в каких ситуациях он наиболее полезен, как изменение угла влияет на производительность и что необходимо учитывать при эксплуатации отвала на тракторе.

Что такое гидравлический поворот отвала

Гидравлический поворот — это механизм, который позволяет изменять угол расположения рабочего полотна относительно направления движения трактора. Перемещение осуществляется гидроцилиндром, работающим от гидравлической системы машины.

В отличие от оборудования с фиксированным положением рабочего органа, поворотный отвал позволяет направлять перемещаемый материал в нужную сторону. Это снижает необходимость изменять траекторию движения трактора и упрощает выполнение повторяющихся операций.

В зависимости от конструкции отвал может иметь следующие механизмы регулировки:

• подъём и опускание рабочего полотна;
• поворот в горизонтальной плоскости;
• изменение наклона рабочего органа, если такая функция предусмотрена конструкцией.

Эти операции имеют разное назначение. Подъём определяет положение отвала относительно поверхности, поворот задаёт направление перемещения материала, а наклон позволяет изменять положение режущей кромки относительно грунта.

Важно не путать гидравлический поворот с изменением угла атаки. Угол атаки характеризует положение режущей кромки относительно обрабатываемой поверхности и влияет на характер взаимодействия ножа с грунтом. Поворот же определяет направление расположения полотна относительно трактора.

Как устроен механизм гидроповорота

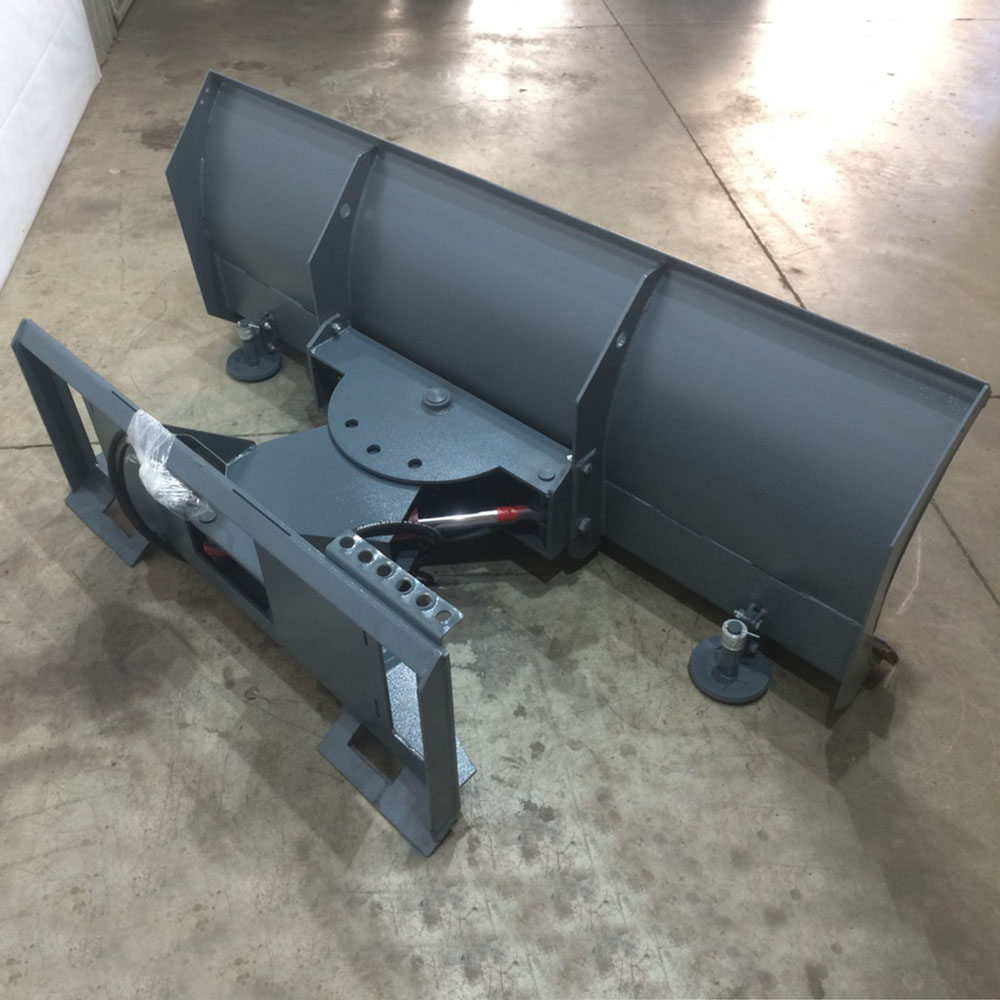

В типовой конструкции поворотный отвал состоит из нескольких основных узлов:

• рабочего полотна с режущим ножом;
• опорной рамы;
• поворотного соединения;
• гидроцилиндра;
• пальцев, втулок и крепёжных элементов;
• гидравлических рукавов и соединений.

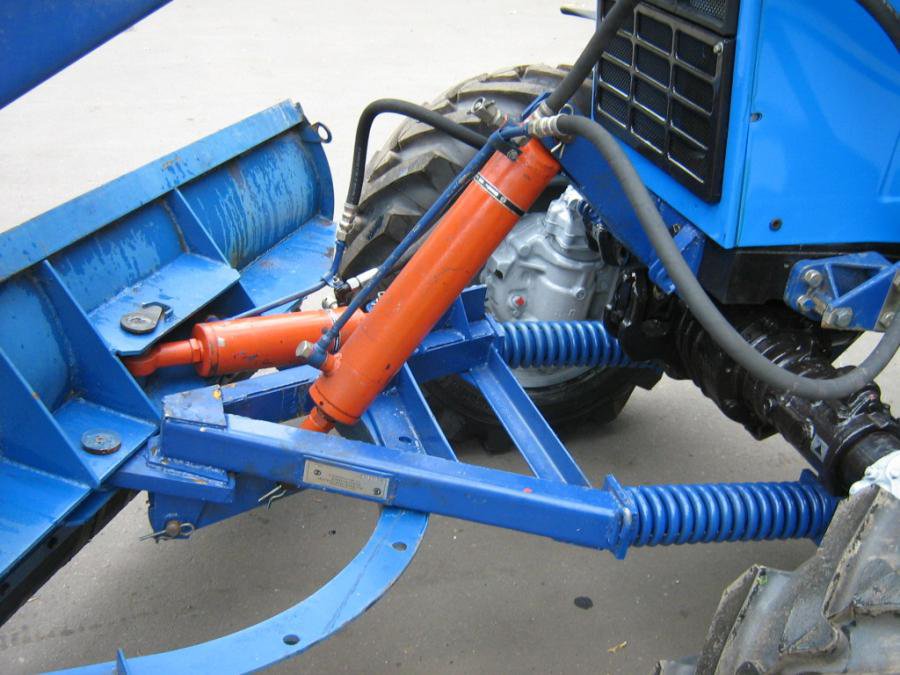

При подаче рабочей жидкости в соответствующую полость гидроцилиндра его шток перемещается и изменяет положение рабочего полотна. При подаче жидкости в противоположную полость отвал поворачивается в другую сторону.

Конкретная схема зависит от конструкции оборудования. Поэтому при подключении необходимо руководствоваться документацией производителя, учитывая требования к гидросистеме трактора и порядок управления рабочим органом.

Практический совет: перед началом работы проверьте, достигает ли отвал крайних положений без натяжения рукавов, столкновения с элементами трактора и возникновения механических препятствий. Испытание выполняют на безопасной площадке, без людей в зоне перемещения оборудования.

Что означает угол поворота ±30°

Обозначение ±30° означает, что рабочее полотно можно отклонять от исходного положения на 30° в одну и другую сторону, если именно такой диапазон предусмотрен конструкцией.

При нулевом угле отвал располагается поперёк направления движения. В таком положении он имеет максимальную геометрическую ширину захвата, если не учитывать особенности формы полотна.

При повороте в сторону материал начинает перемещаться не только вперёд, но и вбок. Это позволяет направлять снег к обочине, распределять рыхлый грунт или смещать наносы с рабочей полосы дороги.

Угол ±30° даёт оператору возможность выбирать направление перемещения материала без необходимости постоянно менять траекторию трактора.

Когда полезен поворот влево

Поворот влево может применяться, когда необходимо перемещать материал к левой стороне относительно направления движения машины.

Например, при расчистке дороги оператор выбирает положение полотна с учётом расположения обочины и свободного пространства для снежного вала. При планировке площадки угол может использоваться для постепенного смещения грунта в заданную сторону.

Когда полезен поворот вправо

Поворот вправо выполняет аналогичную функцию в противоположном направлении.

На практике направление выбирают не произвольно, а исходя из схемы движения, расположения препятствий, уклона поверхности и места, куда должен перемещаться материал.

При этом максимальный угол не обязательно является оптимальным для каждой операции. Чем сильнее полотно развёрнуто относительно направления движения, тем меньше его эффективная ширина поперёк траектории и тем иначе распределяется нагрузка на рабочий орган.

Поэтому оператору следует подбирать угол с учётом материала, скорости движения и требуемого результата.

Почему ширина захвата уменьшается с 3000 до 2598 мм

Ширина рабочего полотна и эффективная ширина захвата — разные параметры.

Физическая ширина отвала остаётся неизменной независимо от его положения. Однако при повороте часть полотна располагается под углом к поперечному направлению движения, поэтому за один проход трактор обрабатывает более узкую полосу.

Для предварительной оценки применяется геометрическая формула:

B = L × cos α, где:

• B — эффективная ширина захвата, м;
• L — физическая ширина полотна, м;
• α — угол поворота отвала относительно поперечного положения.

Для полотна шириной 3000 мм при угле поворота 30° расчёт выглядит следующим образом:

B = 3000 × cos 30° ≈ 2598 мм.

Таким образом, при максимальном повороте эффективная ширина захвата составляет приблизительно 2,6 м вместо 3 м.

Это не означает, что отвал теряет часть своей физической ширины. Меняется только геометрическая проекция рабочего полотна на поперечное направление.

Как угол влияет на ширину захвата

Значения рассчитаны геометрически и округлены. Они показывают проекцию прямого полотна на поперечное направление, а не фактическую производительность оборудования.

Как использовать эти данные при планировании работ

Если необходимо расчистить широкую площадку, положение отвала под углом может потребовать дополнительных проходов. При этом максимальная ширина не всегда является главным критерием.

Например, во время уборки снега важно не только обработать поверхность, но и переместить снежную массу за пределы проезжей части. Поворот полотна может обеспечить более удобное направление перемещения снега, даже если за один проход обрабатывается меньшая поперечная полоса.

При выравнивании грунта угол выбирают с учётом того, куда должен перемещаться срезанный материал. Если отвал установлен строго поперёк движения, грунт преимущественно сдвигается вперёд. При повороте появляется боковая составляющая перемещения.

Следовательно, выбирать рабочий угол следует по конечной задаче, а не только по максимальной ширине захвата.

Применение гидроповоротного отвала при перемещении грунтов I-II категории

Грунты I-II категории в распространённых классификациях земляных работ относятся к сравнительно лёгким категориям разработки. Однако конкретный состав грунта, его влажность, плотность и наличие включений могут существенно влиять на сопротивление движению рабочего органа.

При использовании отвала необходимо учитывать не только категорию грунта, но и фактические условия на участке.

Гидроповоротный отвал может применяться для следующих операций:

• срезания небольших грунтовых неровностей;
• перемещения рыхлого грунта;
• распределения песка и других сыпучих материалов;
• предварительной планировки площадок;
• удаления грунтовых наносов с дорог;
• засыпки небольших углублений;
• формирования насыпей из перемещаемого материала в пределах возможностей машины.

При этом отвал не следует рассматривать как универсальный инструмент для разработки любых грунтов I-II категории. Если грунт уплотнён, переувлажнён или содержит большое количество крупных включений, сопротивление может оказаться значительно выше ожидаемого.

Как выбирать угол при работе с грунтом

При перемещении рыхлого материала небольшой поворот помогает направлять грунт к одной стороне рабочей полосы. Это удобно, если требуется распределить материал вдоль дороги или постепенно переместить его к краю площадки.

При предварительном выравнивании поверхности можно начать с небольшого угла, оценить характер перемещения грунта и постепенно скорректировать положение рабочего органа.

Если при увеличении угла трактор начинает испытывать заметно большее сопротивление, следует проверить глубину срезания, скорость движения и количество материала перед полотном.

Необходимо учитывать, что при повороте меняется направление сил, действующих на рабочий орган. Поэтому нельзя автоматически считать максимальный угол наиболее эффективным для тяжёлых условий.

Почему глубина срезания имеет значение

Чем больше грунта одновременно взаимодействует с рабочим полотном, тем выше сопротивление движению. При чрезмерном заглублении нож может создавать нагрузку, которую трактор не способен эффективно преодолеть в выбранном режиме.

Для повышения производительности целесообразно выполнять несколько контролируемых проходов вместо попытки снять слишком толстый слой за один раз.

На результат также влияют:

• тяговый класс трактора;
• состояние шин и сцепление с грунтом;
• влажность и плотность почвы;
• ширина захвата;
• угол установки отвала;
• скорость движения;
• наличие камней и посторонних предметов.

Если грунт требует предварительного рыхления или специализированной разработки, одного отвала может быть недостаточно.

Уборка снега: преимущества гидравлического поворота

Уборка снега — одно из направлений, в котором изменение угла отвала особенно полезно. При расчистке дороги необходимо не просто переместить снежную массу, но и освободить рабочую полосу, не создавая препятствий для дальнейшего движения транспорта.

При прямом положении полотна снег преимущественно перемещается перед трактором. Поворот позволяет направить поток к обочине и уменьшить необходимость в дополнительных манёврах.

Это особенно актуально при обслуживании:

• производственных площадок;
• подъездных дорог;
• лесных проездов;
• хозяйственных территорий;
• стоянок и открытых складских площадок.

Как выбирать угол при уборке снега

При небольшом количестве рыхлого снега можно использовать умеренный угол поворота, направляя снежную массу в сторону свободной обочины.

При уборке более плотного или влажного снега необходимо учитывать сопротивление движению. Увеличение угла не гарантирует более быстрого выполнения работы, поскольку нагрузка на рабочий орган зависит от толщины слоя, состояния снега и скорости движения.

Если снежный вал становится слишком большим, может потребоваться несколько проходов. Попытка переместить весь объём за один раз увеличивает сопротивление и может ухудшить управляемость машины.

Перед началом расчистки также следует определить места складирования снега. Нельзя направлять его на проезжую часть, пешеходные зоны, въезды, водоотводные канавы или другие участки, где он будет мешать эксплуатации территории.

Что учитывать при работе на грунтовых дорогах зимой

На грунтовой дороге важно контролировать положение ножа относительно поверхности. Чрезмерное заглубление может привести к срезанию грунта, повреждению покрытия и повышению нагрузки на отвал.

Если на дороге имеются колеи, камни или промёрзшие неровности, необходимо снижать скорость и выбирать режим работы с учётом состояния основания.

При уборке снега на асфальтированных площадках дополнительно оценивают материал ножа и возможность применения сменной кромки, если она предусмотрена конструкцией.

Гидравлический поворот облегчает управление направлением перемещения снега, но не отменяет необходимости правильно выбирать скорость, высоту рабочего органа и траекторию движения.

Как гидроповорот влияет на производительность

Производительность отвала зависит от эффективной ширины захвата, рабочей скорости, характера материала и времени, затрачиваемого на развороты, остановки и корректировку положения оборудования.

Приближённую площадь обработки за час можно оценить по формуле:

Q = B × v × η, где:

• Q — производительность, м²/ч;
• B — эффективная ширина захвата, м;
• v — скорость движения, м/ч;
• η — коэффициент использования рабочего времени.

Рассмотрим условный пример. При ширине захвата 3 м, скорости движения 5 км/ч и коэффициенте использования времени 0,7 расчётная производительность составит:

3 × 5000 × 0,7 = 10 500 м²/ч.

Если эффективная ширина уменьшится до 2,598 м, при той же скорости и коэффициенте использования времени результат составит приблизительно 9093 м²/ч.

Эти значения являются расчётными и предназначены для сравнения геометрических условий. Они не учитывают различия в сопротивлении материала, качестве обработки, количестве проходов и времени на перемещение снежной массы или грунта.

На практике поворотный отвал может работать эффективнее прямого даже при меньшей ширине захвата. Это возможно, когда направленное перемещение материала сокращает количество дополнительных манёвров и повторных проходов.

Поэтому для оценки производительности необходимо учитывать не только площадь, обработанную за один проход, но и весь технологический цикл.

Практический способ сравнения режимов

Чтобы определить подходящий угол для конкретного участка, можно провести пробные проходы:

1. Выберите участок с характерными условиями работы.
2. Выполните проход с прямым положением полотна.
3. Измерьте время обработки и оцените результат.
4. Повторите операцию с умеренным углом поворота.
5. При необходимости испытайте другой угол в пределах, разрешённых производителем.
6. Сравните количество проходов, качество обработки и время выполнения задачи.

Испытания следует проводить при сопоставимых условиях: одинаковой толщине слоя, близкой скорости движения и сходном состоянии поверхности.

Такой подход позволяет выбрать рабочий режим на основании фактических результатов, а не только расчётной ширины захвата.

На что обратить внимание при выборе гидроповоротного отвала

Перед покупкой оборудования для трактора важно проверить не только диапазон поворота, но и конструкцию всех основных узлов.

В первую очередь следует уточнить совместимость с конкретной модификацией машины. Одинаковое обозначение семейства тракторов не гарантирует идентичность точек крепления, геометрии рамы и параметров гидросистемы.

При выборе проверьте следующие характеристики:

• физическую ширину полотна;
• эффективную ширину захвата при максимальном угле;
• диапазон поворота в обе стороны;
• высоту рабочего полотна;
• массу оборудования;
• конструкцию рамы и креплений;
• наличие и характеристики гидроцилиндров;
• требования к гидравлической системе;
• тип и материал режущего ножа;
• возможность замены изнашиваемых элементов;
• комплектность поставки;
• условия технического обслуживания.

Для сравнения конструкций и технических параметров можно изучить передний гидроповоротный отвал Т-150К-1. При рассмотрении конкретной модели важно сопоставить указанные характеристики с условиями эксплуатации и проверить совместимость оборудования с имеющимся трактором.

Почему важно учитывать конструкцию ножа

Нож является одним из основных изнашиваемых элементов отвала. Он непосредственно контактирует с поверхностью и воспринимает нагрузки при срезании грунта или перемещении снега.

При осмотре следует проверить материал режущей кромки, способ её крепления и возможность замены после износа.

Если отвал предполагается использовать на разных покрытиях, необходимо выяснить, предусмотрены ли сменные ножи или другие элементы, подходящие для соответствующих условий эксплуатации.

Также следует учитывать состояние крепежа. Ослабленные соединения, повреждённые пальцы и изношенные втулки могут вызывать люфты, ухудшать точность управления и увеличивать ударные нагрузки на конструкцию.

Эксплуатация и техническое обслуживание

Гидравлический поворот упрощает управление рабочим органом, но добавляет узлы, требующие регулярного контроля.

Перед началом смены необходимо осмотреть раму, крепления, гидроцилиндр, рукава и соединения. Особое внимание уделяют утечкам рабочей жидкости, повреждениям защитных элементов и состоянию пальцев поворотного механизма.

Основные профилактические мероприятия включают:

• проверку крепёжных соединений;
• осмотр гидравлических рукавов;
• контроль состояния штока гидроцилиндра;
• проверку фиксации поворотного механизма;
• осмотр ножа и режущей кромки;
• смазку предусмотренных производителем точек;
• очистку оборудования от налипшего грунта и снега;
• проверку работоспособности механизмов перед началом основной работы.

Обслуживание выполняют в соответствии с руководством производителя. Перед осмотром узлов необходимо опустить отвал на устойчивую поверхность, остановить трактор и исключить возможность непреднамеренного движения оборудования.

Нельзя искать утечки гидравлической жидкости руками: струя под высоким давлением может проникнуть под кожу и вызвать тяжёлую травму. При подозрении на утечку систему необходимо безопасно остановить и провести проверку подходящими средствами.

При возникновении посторонних шумов, рывков или заметного ухудшения работы гидроцилиндра следует прекратить эксплуатацию до выяснения причины неисправности.

Заключение

Гидравлический поворот отвала позволяет изменять направление перемещения грунта и снега непосредственно во время работы. Угол ±30° даёт возможность выбирать положение рабочего полотна в зависимости от геометрии участка, расположения обочины и требуемого направления перемещения материала.

При этом поворот влияет на эффективную ширину захвата. Если физическая ширина полотна составляет 3000 мм, то при угле 30° её поперечная проекция уменьшается приблизительно до 2598 мм. Это нормальный геометрический эффект, который необходимо учитывать при расчёте производительности и планировании количества проходов.

При перемещении грунтов I-I категории гидроповорот помогает распределять материал и выполнять предварительную планировку, а при уборке снега — направлять снежную массу к обочине. Конкретный результат зависит от свойств материала, скорости движения, глубины срезания и тяговых возможностей трактора.

Перед выбором оборудования необходимо проверить диапазон поворота, совместимость креплений, параметры гидросистемы, характеристики ножа и условия технического обслуживания. Такой подход позволяет подобрать рабочий режим под реальные задачи и эффективнее использовать трактор на земляных и дорожных работах.
