Трубопровод – это кровеносная система любого современного дома, обеспечивающая подачу чистой воды, отвод сточных вод и, в случае необходимости, отопление и газоснабжение. Правильное проектирование и монтаж трубопроводов является залогом комфортного проживания, долговечности инженерных систем и предотвращения аварийных ситуаций. Независимо от того, строите ли вы новый дом или проводите капитальный ремонт, понимание основ создания трубопровода – от выбора материалов до нюансов монтажа – будет крайне полезным. В данной статье мы подробно разберем все этапы создания внутренних трубопроводов в доме, охватывая ключевые аспекты, которые помогут вам сделать этот процесс более осознанным и успешным.
Планирование и проектирование трубопроводов
Прежде чем приступить к физическому монтажу, необходимо тщательно спланировать всю систему трубопроводов. Этот этап является одним из самых важных, так как ошибки на стадии проектирования могут привести к серьезным проблемам в будущем.
1. Определение потребностей
Первым шагом является определение всех точек потребления воды и отвода сточных вод в доме. Это включает:
- Кухня: Раковина, посудомоечная машина.
- Ванная комната/санузлы: Раковина, унитаз, ванна, душевая кабина, биде.
- Котельная/Техническое помещение: Отопительный котел, бойлер, стиральная машина, фильтры.
- Другие помещения: Возможно, летний душ, полив участка.
Также необходимо продумать систему отопления (если она водяная) и, при необходимости, систему газоснабжения.
2. Разработка схемы трубопроводов
На основе определенных потребностей создается схема разводки труб. Существует два основных типа разводки:
- Коллекторная (лучевая) система: Каждый сантехнический прибор подключается к своему отдельному выводу от центрального коллектора. Этот метод обеспечивает равномерное давление воды во всех точках потребления, позволяет легко отключать отдельные приборы для ремонта без остановки всей системы и является более современным. Однако он требует большего количества труб и фитингов.
- Последовательная (тройниковая) система: Трубы монтируются последовательно, с использованием тройников для подключения каждого следующего прибора. Этот метод более экономичен с точки зрения расхода материалов, но может приводить к перепадам давления, особенно при одновременном использовании нескольких приборов.
3. Выбор материалов для трубопроводов
Материал труб – это критически важный выбор, влияющий на долговечность, надежность, стоимость и безопасность всей системы. Детали трубопроводов и основные материалы, используемые сегодня:
- Полипропиленовые трубы (PPR): Наиболее популярный выбор для водоснабжения и отопления. Они легкие, прочные, устойчивы к коррозии и агрессивным средам, имеют длительный срок службы (до 50 лет и более) и относительно невысокую стоимость. Монтируются методом термической сварки.
- Металлопластиковые трубы (PEX-AL-PEX): Состоят из нескольких слоев (пластик, алюминий, пластик), что обеспечивает прочность, гибкость и устойчивость к давлению и температуре. Монтируются с помощью обжимных или пресс-фитингов. Хороши для водоснабжения и отопления.
- Полиэтиленовые трубы (PE): В основном используются для холодного водоснабжения и наружных сетей. Легкие, гибкие, устойчивы к низким температурам.
- Медные трубы: Классический, но более дорогой вариант. Медь обладает высокой прочностью, долговечностью, устойчивостью к высоким температурам и коррозии. Монтируются пайкой или с помощью фитингов. Часто используются для отопления и горячего водоснабжения.
- Стальные трубы: Традиционно использовались для систем отопления и газоснабжения. Прочные, но подвержены коррозии (особенно при контакте с водой), имеют большой вес и сложный монтаж (сварка, резьбовые соединения). Сегодня используются реже для внутренних систем, чаще для газопровода.
- ПВХ трубы: В основном используются для систем холодного водоснабжения и канализации. Легкие, недорогие, просты в монтаже, но не подходят для горячей воды и высоких давлений.
4. Расчет диаметров труб
Правильный выбор диаметра труб важен для обеспечения достаточного напора и расхода воды. Диаметры подбираются исходя из:
- Типа системы: Холодное водоснабжение, горячее водоснабжение, отопление, канализация.
- Производительности приборов: Мощность котла, расход воды у раковины, душа.
- Длины трубопровода и количества изгибов: Чем длиннее и сложнее трасса, тем больше потери напора.
Как правило, для холодного и горячего водоснабжения используют трубы диаметром 16-25 мм (для коллекторной разводки) или 20-32 мм (для последовательной). Для канализации диаметр труб зависит от количества стоков и типа прибора (от 32 мм для раковины до 100-110 мм для унитаза).
Монтаж трубопроводов
После завершения планирования и выбора материалов начинается сам процесс монтажа. Важно соблюдать технологию и последовательность работ.
1. Подготовка трассы
- Штробление стен: При необходимости прокладки труб в стенах, делаются штробы (каналы) соответствующей глубины и ширины.
- Установка крепежных элементов: На стены и потолки устанавливаются хомуты, клипсы или другие крепежи для фиксации труб.
2. Соединение труб
Способ соединения зависит от типа используемых труб:
- Сварка (для PPR): Трубы и фитинги нагреваются специальным паяльником и соединяются под давлением. Важно соблюдать температурный режим и время пайки.
- Фитинги (для металлопластика, PEX, меди):
- Обжимные фитинги: Требуют специального инструмента для обжима.
- Пресс-фитинги: Используются с пресс-клещами.
- Самозажимные фитинги: Не требуют инструмента, но могут быть дороже.
- Резьбовые соединения (для стали, латунных фитингов): Используются уплотнительные материалы (лен, фум-лента, паста).
- Клеевые соединения (для ПВХ): Трубы и фитинги склеиваются специальным клеем.
3. Монтаж основных элементов системы
- Установка стояков: Вертикальные участки трубопроводов, проходящие через несколько этажей.
- Разводка по помещениям: Прокладка горизонтальных участков труб к сантехническим приборам.
- Установка запорной арматуры: Краны, вентили, устанавливаемые перед каждым прибором и на основных отводах для возможности отключения.
- Установка фильтров и редукторов давления: Для очистки воды и защиты системы от скачков давления.
- Монтаж коллекторов: При использовании коллекторной системы.
- Подключение сантехнических приборов: Финальный этап, включающий соединение труб с раковинами, унитазами, котлами и т.д.
4. Тестирование системы
После завершения монтажа необходимо провести гидравлические испытания системы:
- Заполнение водой: Трубопровод медленно заполняется водой, при этом контролируется выход воздуха.
- Создание давления: Система проверяется под давлением, превышающим рабочее (обычно в 1,5 раза).
- Осмотр на предмет протечек: В течение определенного времени (указанного в нормах) система находится под давлением, и каждый стык осматривается на наличие капель или подтеков.
Особенности монтажа различных систем
Трубопроводы водоснабжения (холодного и горячего)
- Разделение линий: Для холодного и горячего водоснабжения используются отдельные трубы.
- Уклон для слива: В системе холодного водоснабжения желательно предусмотреть возможность полного слива воды, особенно для зимнего периода.

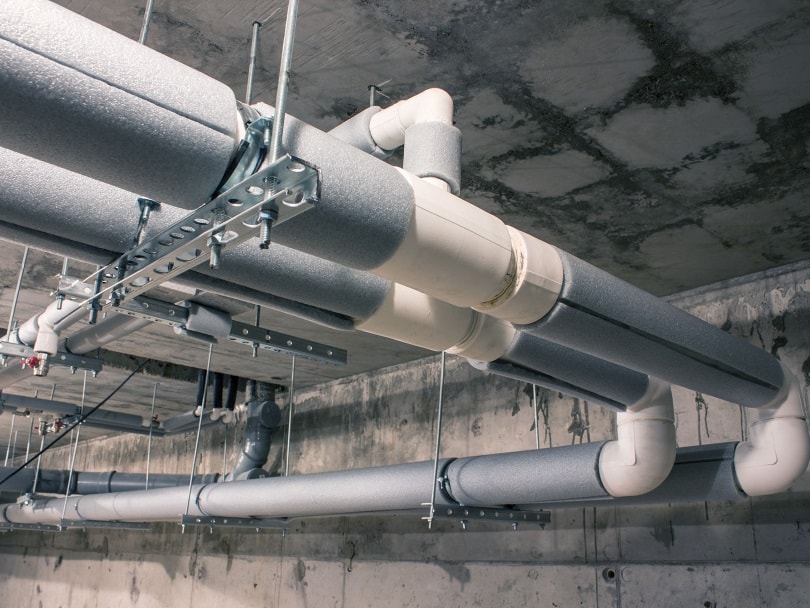

- Изоляция труб горячего водоснабжения: Для минимизации теплопотерь и предотвращения образования конденсата на холодных трубах.
Трубопроводы отопления
- Расширительный бак: Обязателен для компенсации теплового расширения теплоносителя.
- Циркуляционный насос: Необходим для обеспечения циркуляции теплоносителя в системе.
- Воздухоотводчики: Устанавливаются в верхних точках системы для удаления воздуха.
- Термоизоляция: Обязательна для минимизации теплопотерь.
Трубопроводы канализации
- Уклон: Канализационные трубы монтируются с определенным уклоном (обычно 1-3 см на метр) для самотека сточных вод.
- Диаметры: Выбор диаметра зависит от количества стоков.
- Вентиляция: Канализационная система должна быть вентилируемой (фановый стояк с выходом на крышу) для предотвращения срыва гидрозатворов и запахов.
Создание трубопровода в доме – это ответственная и многоэтапная задача, требующая знаний, аккуратности и точного соблюдения технологий. От грамотного планирования и выбора материалов зависит надежность, долговечность и безопасность всей системы. Современные материалы, такие как полипропилен и металлопластик, значительно упростили процесс монтажа, сделав его более доступным. Однако, даже при использовании современных технологий, важно следовать рекомендациям производителей, строительным нормам и правилам. В случае сомнений или выполнения сложных работ, всегда лучше обратиться к профессионалам, чтобы гарантировать качество и избежать дорогостоящих ошибок. Правильно смонтированный трубопровод станет основой для комфортной и бесперебойной работы всех инженерных систем вашего дома.
